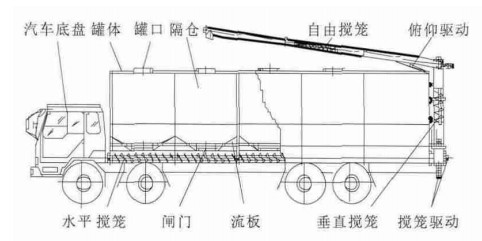

圖1：散裝飼料運輸車總體設計側視圖

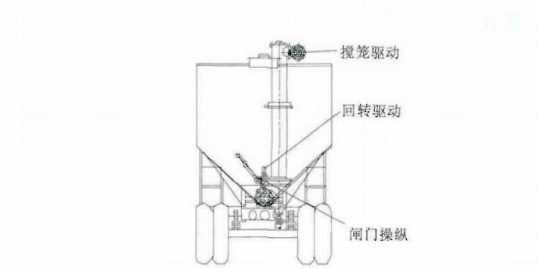

圖2：散裝飼料運輸車總體設計后視圖

2、螺旋輸送器的動力驅動方式散裝飼料運輸車螺旋輸送器的攪籠驅動和自由螺旋輸送器俯仰回轉驅動均可采用液壓驅動和電動機驅動兩種方式。采用液壓驅動時，汽車變速箱取力器輸出動力傳遞至液壓泵驅動液壓系統，液壓馬達帶動螺旋輸送器的攪籠葉片旋轉，經活動螺旋輸送器將飼料卸出。同時，液壓馬達還可驅動活動攪籠自由回轉和伸縮油缸，可將活動攪籠抬升俯仰，以調整卸料位置及高度。而電動機驅動結構簡單，但現場要備有外接電源，使用不便。
