新款后裝壓縮式垃圾運輸車是用于垃圾收集、轉運的環衛專用車。裝備有密封車廂 體、填裝器、推鏟、液壓傳動系統和電氣控制系統。垃圾從車后部填裝口倒入, 經破碎、壓縮壓入車廂內，因而裝載容量比一般垃圾車大。裝卸垃圾時既不污 染環境，又減輕了清潔工人的勞動強度。程力專用汽車股份有限公司生產的后裝壓縮式垃圾運輸車采用了電腦控制自動操作裝置，自動化程度高。 本說明書只介紹專用設備的結構特點、原理、操作方法、保養和故障排除。 車輛底盤的使用保養見底盤使用說明書。 購置程力威牌環衛車獲得最佳效益，是我們和您共同追求的目標，但很大程度 取決于您對車輛操作的熟練程度和保養的仔細、深淺程度。我們誠懇地希望您 在使用車輛之前，能夠通讀本手冊，并對其中介紹的操作程序做到得心應手。 本手冊是車輛的一部分，應與車輛一起保存和使用。我公司對產品會作不斷的 改進，改進的情況恕不一一通知您。因此，有可能出現本手冊的介紹與實際結 構不同的情況，敬請諒解。在車輛的使用、保養和調整過程中，請您根據車輛 的實際裝備情況，按照使用說明書相應內容進行。

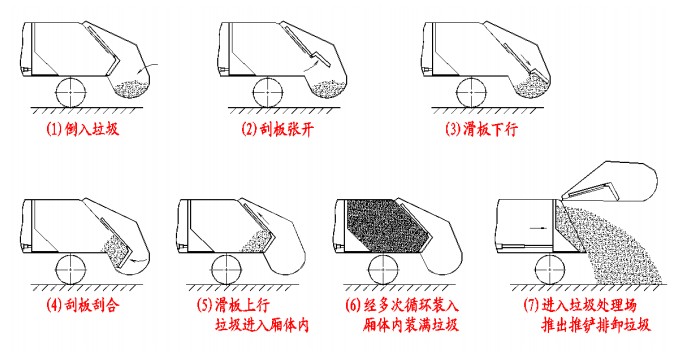

一、新款后裝壓縮式垃圾運輸車工作過程：

圖一  工作過程圖

二．新款后裝壓縮式垃圾運輸車操作方法

1. 工作準備 ① 變速手柄置于空檔位，啟動發動機。 ② 發動機工作約 2 分鐘后，當氣壓表指示至 6.5×100KPa 以上時踩下離合器踏板，接通取力器，齒輪嚙合后， 緩慢放開離合器踏板（如有打齒聲立即踩下離合器踏板， 重新接通取力器），接通動力，則油泵開始運轉。 此時控制閥皆處于中位，液壓系統處于卸荷狀況。 ③ 打開操作面板（圖二）上的電源開關，電源指示燈亮，準備作業。 在垃圾車不裝卸垃圾時，應將操作面板上的電源 開關置于關的位置(即中位)。

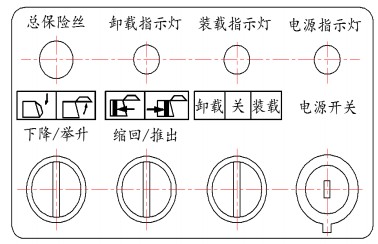

國二，駕駛室內專用設備操作面板

2.裝載垃圾作業 將駕駛室內操作面板的裝卸選擇開關置于裝載作 業位置，裝載指示燈明亮。 1) 單次循環 點動垃圾車尾部填裝器兩側按鈕盒上的單次 循環按鈕，垃圾車進入單次循環裝載模式。 2）連續循環 點動按鈕盒上的連續循環按鈕，垃圾車進入連續循環裝載模式。 3）連續循環停止 點動按鈕盒上的連續循環停止按鈕，垃圾車連續裝載動作停止

4）緊急停止 遇到緊急情況，按下緊急停止按鈕，刮、滑板在任何位置立即停止工作。

注意：1）進行“單次循環”工作時，如需停止某一動作，可再點動“單次循環”按鈕，即可轉到下一個動作。

2)  當裝填垃圾至滑板上行不能到達上止點位時，說明垃圾已經裝載，不可再強行裝載，應立即停止工

作，以免超載。

3.后翻轉機構裝載垃圾（選裝）

①. 將駕駛室內操作面板的裝卸選擇開關(圖二)置于裝載位，裝載指示燈亮；

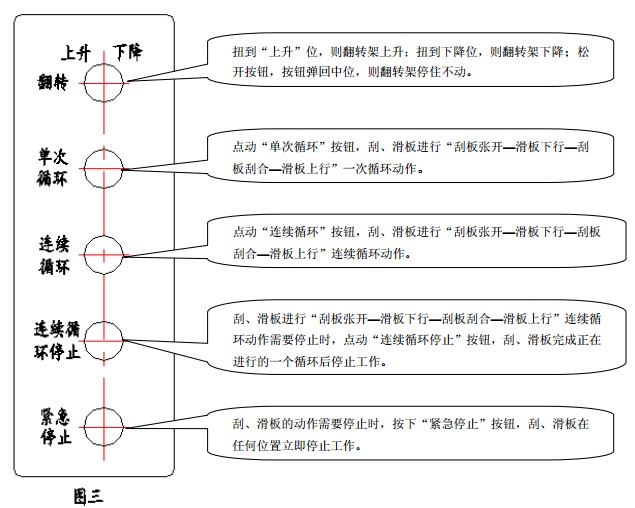

② 扭動填裝器兩側按鈕盒上的“翻轉”旋鈕開關（圖三）, 即可操縱翻轉機構。根據按鈕盒上的標示，可

進行翻轉架上升、下降和停止等動作。后翻轉機構裝載垃圾工作位置見圖四。

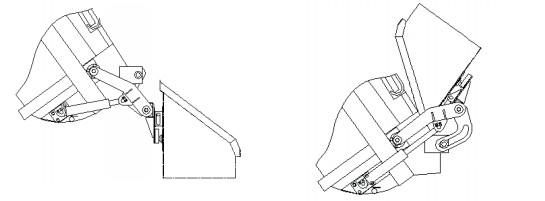

圖四  后翻轉機構裝載垃圾工作位置

4、新款后裝壓縮式垃圾運輸車排卸垃圾作業按前述方法接通取力器，打開操作面板的電源開關。

①．  將駕駛室內操作面板上的裝卸選擇開關撥至卸載作業位置, 卸載指示燈明亮；

②．  扭動填裝器升降開關至“  ”舉升位置（用手扭住），填裝器開始舉升，當填裝器舉升至終點時放開填裝器升降開關, 舉升停止；

③．  扭動推鏟開關至“  ”推出位置(用手扭住)，推鏟開始排卸垃圾，待垃圾排卸完畢后松開“  ”按鈕，扭動推鏟開關至“  ”回程位置(用手扭住)，推鏟開始返回，推鏟回位后，放開推鏟開關；

④．  扭動填裝器升降開關至“  ”下降位置（用手扭�。�， 填裝器開始下降，待填裝器到位及鎖勾鎖上后,放開填裝器升降開關，排卸作業完成。

5. 液壓純手動操作說明（電器系統出現故障而應急使用）

a)   當電器出現故障時，可操作相應的五個液壓閥手柄(駕駛室后右側，見圖五)，實現垃圾的裝填和排卸工作。

b)  采用液壓閥手柄操作時，發動機不能處于怠速狀態，務必使發動機轉速高于 1200轉/分（可調整油門拉線）。

c)  用液壓閥手柄操作填裝器時，液壓閥必須推拉到底，  且填裝器須舉升至終點才允許下降。

  圖五 液壓閥手柄

d)  液壓純手動操作完畢后，松開油門拉線，使發動機恢復至怠速狀態。
