慶鈴五十鈴18米高空作業車
慶鈴五十鈴18米高空作業車
整車型號：CLW5070JGKQ5
二、整車基本參數：
序號 |
名稱 |
型號、規格 |
1 |
整車品牌 |
程力威牌-慶鈴五十鈴18米高空作業車 |
2 |
產品型號 |
CLW5070JGKQ5 |
3 |
底盤型號 |
QL1070A5KWY |
4 |
整車尺寸 |
8450×2050×3050 |
5 |
總質量 |
6810kg |
6 |
整備質量 |
6485kg |
7 |
發動機 |
4KH1CN5HS/ 130馬力 |
8 |
軸距 |
3815mm |
9 |
最大作業高度 |
18米 |
10 |
整車尺寸 |
10100×2500×3800mm |
11 |
作業主要技術參數 |
平臺離地高度16.3m 平臺最大作業幅度≥7.9m 平臺最大作業高度時作業幅度≥3.1m 平臺最大作業幅度時作業高度≥10.2m 工作斗額定載荷200kg |
支腿 |
方式：H型支腿 數量：4支 操控：單獨可調也可聯動。 橫向跨距：3755mm 縱向跨�。�3750mm |
|
吊鉤 |
最大起吊重量≤1000kg，安全值800kg。 最大起吊高度7.7m |
|
主操作 |
操作位置：轉臺、吊欄雙工作位操作。 操控形式：手動液壓或電控操作。 |
|
12 |
圍板及走臺板 |
鋼制工具箱及圍板、花紋防滑走臺板 |
13 |
臂架結構形式 |
三節折疊臂 |
14 |
回轉裝置 |
雙向3600連續回轉 |
15 |
環保/免征 |
有/有 |
三、高空作業車介紹及性能特點：
1.功能介紹：
慶鈴五十鈴18米高空作業車采用折疊式曲臂結構，作業臂為三節折疊式，工作斗和轉臺雙工作位，上下操作，液壓手動控制，可360度回轉，四液壓支腿，帶1噸吊鉤,吊載質量≤800kg，工作斗最大承重200公斤，工作都尺寸1200*600*1100，鋼制工具箱及圍板、花紋防滑走臺板。
車輛配制雙向液壓鎖、雙向平衡閥、液流閥、液壓油缸等主要部件均采用國內知名品牌，換向平穩，操作靈活方便；支腿與工作臂互鎖，安全可靠，防止誤操作；H型支腿，跨距大、穩定性好，支腿既可獨立伸縮、又可聯動，后支腿裝有支腿報閃燈，用于作業時支腿示廓、發出光報警信號。
2.產品概述：
1、 工作斗采用機械自平衡設計，其作用是工作時工作斗始終處于平衡狀態。
小臂最大伸展角度達65°，以便調整到最佳作業位置。（小臂伸展角度測量方式不同，部分廠家標注為90°）
2、 上下兩套操作系統，在工作斗上和轉臺上均可完成各種作業動作。
3、 夜間作業燈，操作臺上可根據客戶作業環境選裝操作照明燈，讓夜間作業更安全。
4、 支腿單獨可調，可根據作業地面環境，單獨調節每個支腿，即使地面凹凸不平，也能使整車調整到平穩狀態。
5、 支腿采用前、后H型結構，受力面更大、穩定性更高；能防止車大梁變形或斷裂（注：如支腿采用前V、后H型的車型，在長時間使用后由于車頭倒掛容易造成車大梁變形或斷裂）。
6、 四個垂直支腿油缸都裝有雙向液壓鎖，其作用是油缸到達所需位置后，將油缸鎖住不動，以防造成事故。工作臂油缸上裝有雙向平衡閥，使工作臂運行更平穩。
四、隨車附件明細：
1、載貨汽車說明書一冊。
2、汽車底盤合格證一份。
3、高空作業車說明書一本。
4、載貨汽車保修。
5、載重汽車隨車工具。

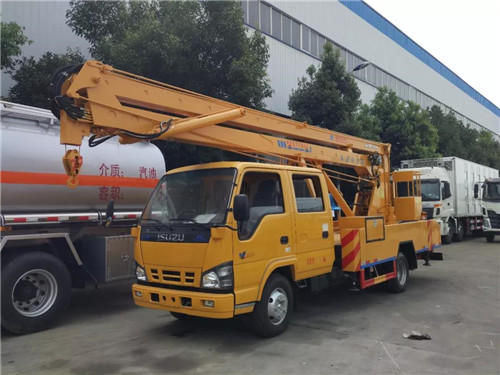

慶鈴五十鈴18米高空作業車圖片

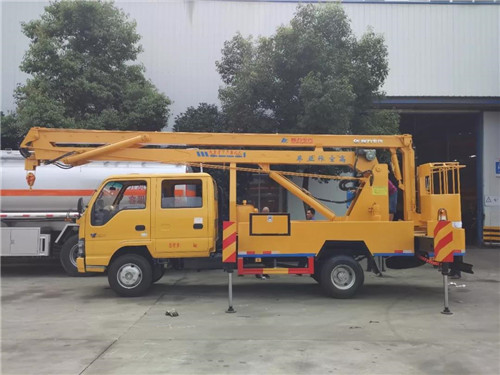

慶鈴五十鈴18米高空作業車圖片

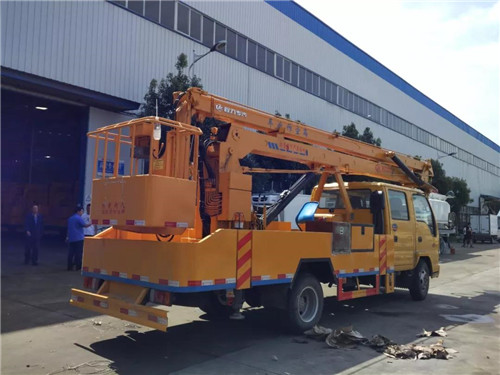

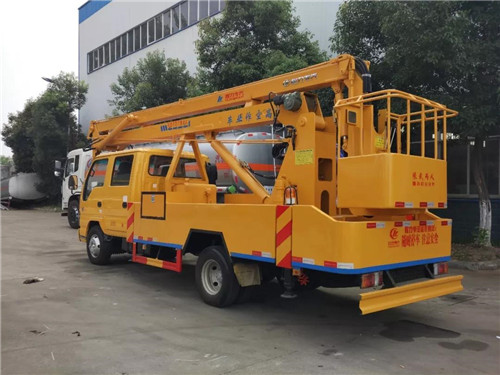

慶鈴五十鈴18米高空作業車圖片
