1.      設計規范

1.1    設計標準

GB1589汽車、掛車及汽車列車外廓尺寸、軸荷及質量限值

GB/T26774車輛運輸車通用技術條件

GB7258機動車運行安全技術條件

1.2    外廓尺寸

長11730mm×寬2550mm×高3800mm

1.3    整備質量

10540kg

1.4    軸距

6795mm

2.      配置

2.1    車軸

廠標

2.2    懸掛

廠標

2.3    鋼板彈簧

-/-

2.4    輪胎

315/60R22.5

2.5    備胎架

廠標

2.6     工具箱

廠標

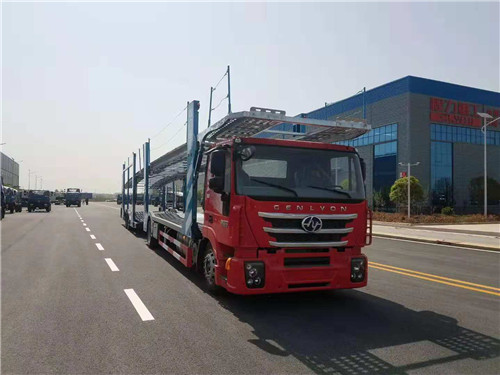

3.      主要結構

3.1    結構部分

主車車架，車頂平臺，尾部上車爬梯，二層平臺及支撐平臺的四根立柱組成，整車所有材料均采用Q345B高強度鋼板，剪折拼焊而成，具有強度高、韌性好、重量輕等特點。車身減重設計，框架結構車身實用性強，方便司機操作。

3.2    上、下層活動跳板

上層無，下層第二位，有1組活動跳板

3.3    液壓系統

廠標，整車有5組油缸：車頂平臺一組，支撐二層平臺前后四根立柱內兩組油缸，尾部上車爬梯下端一組油缸，尾部爬梯伸縮抽板中間有一根油缸。

3.4    水箱

無

3.5    備胎架

1個，位于底盤尾部

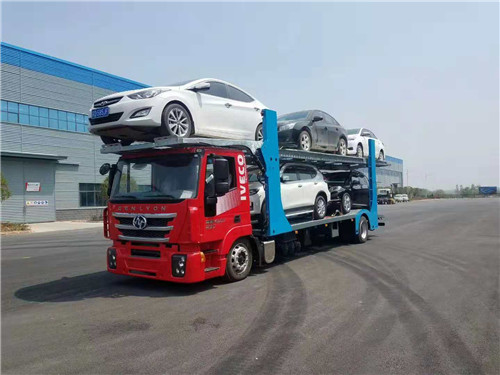

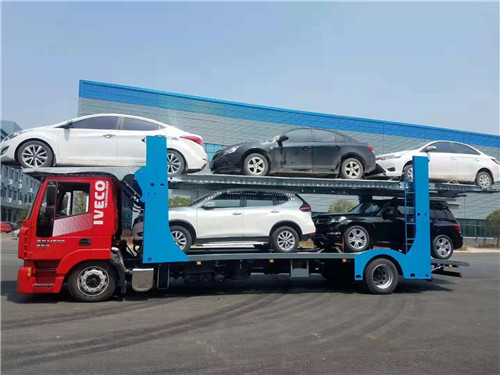

3.6    最大裝載（出裝載圖）

可裝載4.6米轎車5臺

4.      裝車便利性

4.1    立柱內側通行寬度

立柱平面間距離不小于2270MM

4.2    引導線

上下兩層平臺上分別噴黃色引導線，外間距1800MM，線寬50MM

4.3    限位架構件

上層平臺兩外側加裝限位架的小構件：左側（行駛方向，即駕駛員一側）裝2個管式限位架小構件，位置約在所裝車輛的左前輪胎位置，右側裝2個齒條式限位架小構件，位置約在所裝車輛的右后輪胎位置

4.4    上車渡板

上車渡板與地面角度≤8度

4.5    爬梯

前后立柱設置爬梯，用于操作人員上下

5.      安全性

5.1    工作燈

為避免夜間裝車光線不足，在內部立柱加裝照明燈，數量2個，左右各一個。

5.2    防撞

在掛車內側，影響商品車駕駛室開門的部位，粘貼海綿防撞層。

5.3    網孔板&鋼絲繩

上層平臺中間蒙網孔板，可以行人；兩側安裝防墜鋼絲繩。

5.4    標貼

按標準規范粘貼3C認證反光標貼

6.      油漆

6.1    油漆工藝

使用聚氨酯面漆，表面平整有光澤，無漏噴流掛現象。

7.      其他

7.1    焊接工藝

焊接件的焊接質量符合JB/T5943的規定，焊縫應平整均勻，無焊穿、漏焊、裂紋、氣孔、夾渣等缺陷。

7.2    安裝要求

所有緊固件均進行表面防銹處理，各連接部位應牢固可靠，潤滑脂嘴裝配齊全并注滿潤滑脂，其他摩擦表面按規定涂加潤滑脂。

7.3    隨車工具

輪擋12件（輪擋管式6件、齒條式6件），捆綁帶12件， 4kg滅火器2個。

7.4    隨車資料

附帶轎運車產品保修手冊、使用說明書或操作光盤。
