國六東風天錦鉤臂垃圾車參數介紹
一、國六東風天錦鉤臂垃圾車整車參數
產品名稱 |
CLW5180ZXXD6型車廂可卸式垃圾車 |
有效容積 |
|
外形尺寸 |
7300×2470×3150 |
駛室準乘人數(人) |
3、2 |
發動機參數 |
發動機廠家 |
東風康明斯發動機有限公司 |
|
發動機型號 |
B6.2NS6B210 |
||
發動機功率 |
154 |
||
發動機馬力 |
210 |
||
排放標準 |
國Ⅵ |
||
性能參數 |
總質量 |
18000(Kg) |
|
整備質量 |
7490,7580(Kg) |
||
額定載質量 |
10380,10315(Kg) |
||
軸距 |
4500 |
||
最高車速(Km/h) |
98 |
||
輪胎規格 |
275/80R22.5 18PR真空胎 |
||
輪胎數量 |
7 |
||
優質上裝 |
起重能力 |
14T |
|
軌道寬度 |
1070mm |
||
鉤心距離 |
1570mm |
國六東風天錦鉤臂垃圾車底盤配置:采用成熟的東風底盤,4*2 驅動形式,國六排放標準,羊脂白色前翻駕駛室, 東風康明斯210 馬力發動機,軸距 4500mm,東風6 檔變速箱,295/80R22.5 鋼絲胎,帶原廠 ABS,斷氣 剎,加裝原廠空調,動力轉向。

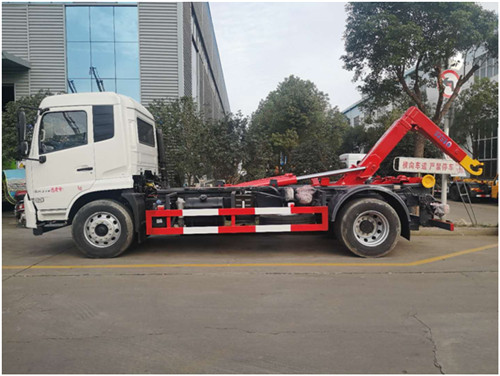

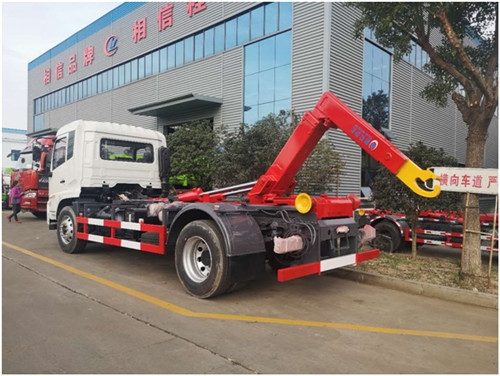

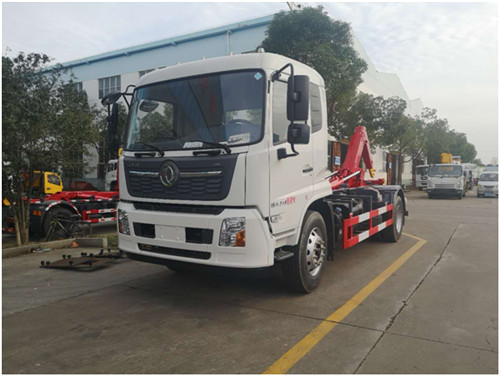

二、國六東風天錦鉤臂垃圾車整車外形
三、國六東風天錦鉤臂垃圾車主要結構型式簡介
車廂可卸式垃圾車采用全封閉式垃圾箱,并可被吊裝和卸離底盤。具有結構簡單,操縱方便靈活,安全可靠,機械化程度高等特點,因而使其具有較高的工作效率,同時可防止誤操作,避免事故發生,并可節省人力,減輕工作人員的勞動強度。由于它的特殊結構型式和工作方式,使其在裝車和運輸過程中能有效地避免二次污染及噪聲污染,對于保護環境極為有利,是一種新型垃圾收集和運輸車。
1、垃圾箱
車廂可卸式垃圾車所匹配的垃圾箱為移動式水平壓縮垃圾箱,底部裝有二個腳輪及鎖緊裝置,前部設有吊環,可被吊裝或卸離車體。
2、拉臂鉤

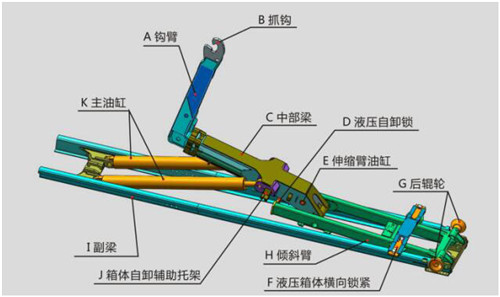

A 鉤臂 B 抓鉤 C 中部梁 D 液壓自卸鎖 E 伸縮臂油缸 F 液壓箱體橫向鎖 G 后輥輪 H 傾斜臂 I 副梁 J 箱體自卸輔助托架 K 主油缸
拉臂鉤安裝在汽車底盤上,用于吊裝、卸離垃圾箱或傾卸垃圾。它主要由鉤臂、鉤臂架、副梁和液壓油缸等組成。副梁主要用于與底盤固定和支撐垃圾箱,并作為其它部分的安裝連接架。拉臂、鉤臂架主要用于吊裝、卸離垃圾箱和傾卸垃圾。液壓油缸為各動作的驅動部件。
3、國六東風天錦鉤臂垃圾車液壓系統
液壓系統的作用是用于實現垃圾箱的吊裝、卸離和傾卸垃圾。
在鉤臂控制油路中加裝了平衡閥,使兩支油缸的舉升力均勻一致,并保持兩支油缸的運動速度同步。同時可使運動狀態保持于任何位置而不會下沉,使運動可靠安全。在鎖緊控制油路中,還加裝了液壓鎖,控制油缸在運輸過程中的振動,使鎖緊機構工作安全可靠。液壓系統采用手動+電控多路換向閥,可在在駕駛室內和車側操控系統工作。
四、國六東風天錦鉤臂垃圾車拉臂系統性能參數與關鍵部件清單
1、國六東風天錦鉤臂垃圾車拉臂系統主要技術參數
序號 |
名稱 |
參數 |
備注 |
1 |
鉤起能力 |
14T |
|
2 |
系統壓力 |
30MPa |
|
3 |
設備自重 |
1800Kg |
|
4 |
控制電壓 |
24V |
|
5 |
鉤臂伸縮量 |
1000mm |
|
6 |
油泵排量 |
80ml/r |
|
7 |
液壓油箱容積 |
|
|
8 |
鉤箱時間 |
45S |
|
9 |
鉤心高度 |
1570mm |
|
10 |
到后滾輪距離 |
4210mm |
|
11 |
導軌寬度 |
1070mm |
|
2、國六東風天錦鉤臂垃圾車關鍵液壓元件及主要部件清單
序號 |
名稱 |
型號/材質 |
廠家 |
備注 |
|
1 |
拉臂鉤結構件 |
BS700MCK2高強鋼 Q345低合金高強鋼 |
湖北程力環衛裝備有限公司 |
|
|
2 |
液壓泵 |
齒輪泵 |
長源 |
|
|
3 |
多路換向閥 |
D24ZM100MD |
瀘州 |
|
|
4 |
雙向液壓鎖 |
HBS |
瀘州 |
|
|
5 |
平衡閥 |
HBS |
瀘州 |
|
|
6 |
行程閥 |
A20040102.00/01/06-12 |
瀘州 |
|
|
7 |
回油濾油器 |
RFA-25X20*L |
意大利進口 |
|
|
8 |
空氣濾清器 |
QUQ1 |
意大利進口 |
|
|
9 |
舉升油缸 |
160/80-1820*2200 |
博利 |
|
|
10 |
滑臂油缸 |
100/50-1020*1640 |
博利 |
|
|
11 |
后支撐油缸 |
95/45-460*200 |
博利 |
|
五、國六東風天錦鉤臂垃圾車購車流程
第一步 電話洽談:通過電話聯系或?qū)嵉乜疾烨⒄勡囆、產品價格。
第二步 簽訂合同:簽訂購銷合同;預付合同定金
第三步 安排生產:按合同規定車輛型號提取底盤、安排生產。
第四步 交付驗收:車輛交付驗收,支付車輛余款。
第五步 簽字確認:需方需在送車單上蓋章簽字,確認收到車輛完好無損、手續齊全(僅限于代送車輛)
六、國六東風天錦鉤臂垃圾車售后說明:
我們遵循的質量方針是:“產品領先是我們永恒的目標,用戶滿意是我們不懈的追求,優質服務是我們最好的承諾!睘榇,我們做出如下承諾:
一、免費維修方案及期限
1、跟蹤服務時間:終身;
2、在交客戶使用之日起,在正常使用范圍內,行駛30000公里內或一年內免費修理(不包括易損件和電器部分),超過一年,只收取零件費;
3、服務到達時間:根據實際情況,派出維修人員:省內,二十四小時內到達;其它地區,二十四小時內派出人員;
4、每年防汛期間安排工程技術人員定期或不定期走訪各地抗汛用戶。
二、免費期后配件供應價格方式
1、方式:根據用戶需求,用戶所在地底盤技術服務站統一供貨或由我廠售后服務部直接供給配件;
2、配件只收工本費,不加其他費用。
三、整車底盤售后服務
整車底盤部分由各底盤廠家負責售后或三包,用戶可到底盤“保修手冊”上的“服務站”進行走保和售后服務;蛘邠艽虻妆P售后電話獲得咨詢和售后服務。
