一、國六東風小多利卡洗掃車產品概述

 CLW5071TXS6SL型洗掃車是湖北程力專用汽車股份有限公司研發的集掃路車和高壓清洗車功能于一體的高效環衛車，具有路面清掃、路面清洗、路緣和路緣石立面刷洗、后噴霧等多種功能,適用于城市廣場、道路路面和路沿的高清潔度保潔作業，也適用于城市廣場、道路路面和路沿的清掃、清洗等普通保潔作業。

 先進高效  清潔到位

CLW5071TXS6SL型洗掃車采用東風汽車股份有限公司汽車底盤，加裝江西五十鈴副發動機、風機、垃圾箱、清掃裝置、電控系統等品牌零部件，其他主要配套件實行全球采購,產品性能達到國際先進水平。

 在結構方面，該產品采用矩形結構的清水箱、垃圾箱，瓦棱式的表面造型，合理的整車長、寬、高配比，使整車造型美觀大方，耳目一新。產品采用獨創的鎖緊技術，使垃圾箱后門密封效果更好。垃圾箱傾翻卸料，帶自潔裝置，卸料容易、清洗方便。垃圾箱總?cè)莘e達2.5立方米，水箱總?cè)莘e達2.5立方米，實現了作業時清水和污水的有效容積配比。

CLW5071TXS6SL型洗掃車功能強大，一車多用，具有路面清掃、路面洗掃、路沿洗刷、低壓沖洗和噴霧降塵、低壓沖洗等多種功能，可作為掃路車、洗掃車、路沿清洗車、灑水車和噴霧降塵車。用作掃路車時，用作洗掃車時，作業路面一次洗凈率可達90%以上，清洗路沿時可同時對路沿石立面、貼近路沿的道路路面進行洗刷，同時可對路沿石頂面進行沖刷，并將污水和垃圾收走，能很好地解決路沿的清洗保潔問題。

安全快捷  環保節能

CLW5071TXS6SL型洗掃車采用一鍵式操作智能化電控系統, 操作簡單方便，減輕了操作強度，避免了人為誤操作。該產品采用高科技清掃系統，吸污寬度達1.5米，幾乎與車寬平齊，大大提高了工作效率；內置高壓水噴桿作業時離地高度固定不變，不隨整車載荷變化，能達到最佳的清洗效果，并且能減少水霧與垃圾的飛濺，減少飛濺造成的污染；左右噴桿同時擺出時，清洗寬度不小于2.8m；左右立掃，具有防碰撞避讓功能，可以清掃路面，洗刷路緣石立面；為便于噴嘴的調節與維修更換，吸嘴內噴桿設計成可快速拉出的結構。

 該產品還配備電動式隔膜泵，分別向左掃盤、右掃盤提供低壓水，用于掃盤作業時降塵，電動泵由電控系統自動控制，無需人工操作。此外，該產品還系統設置了多種作業模式，用戶可根據作業需要，一鍵起動或停止作業，方便節能，大大減少了誤操作的可能性。駕駛室操作平臺采用人體工程學設計，所有作業操作旋鈕和作業監控儀表均集合在位于駕駛員右側的操作盒上，簡單直觀、操作便捷, 在市場上具有強有勁的競爭力，產品性能達到國際先進水平

二、國六東風小多利卡洗掃車產品特點

● 垃圾箱外形采用長方體的造型，箱體受力均勻，結構性能強， 美觀。垃圾箱采用不銹鋼制作，永不銹蝕。

● 工作裝置采用“中置兩盤掃+中置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿”布置形式。

● 中置兩盤+中置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿結構，實現路面的洗掃及吸塵。

左右側噴桿V形布置和吸嘴內置主噴桿無間隙高壓噴嘴噴水布置，有效的將清洗后的污水和垃圾全部歸攏趕至吸嘴處，并吸收于污水垃圾箱內，使路面不留塵土、積水，路面清洗、刷掃和污水回收效果佳。

● 清水箱和垃圾箱分體布置，有效空間利用最大化，一次連續作業時間長。同時在作業過程中可通過污水排放裝置對污水進行排放，隨時加清水繼續作業；垃圾箱采用雙油缸自卸卸料，箱內同時設有大 流量高壓噴嘴，可快速?zèng)_洗垃圾箱。

● 左右高壓側噴桿具有雙向自動避障保護及復位功能。可大大減少左右高壓側噴桿損壞，作業時整車安全性也提高。

● 中置寬吸嘴具有液壓浮動功能，有效的延長橡膠滾輪的壽命。

采用PLC編程、智能化控制系統，電、液、氣集中控制，駕駛員可在駕駛室內完成各種動作的操作。

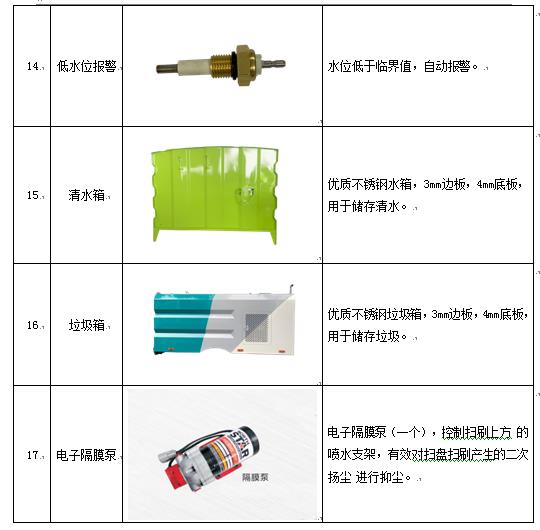

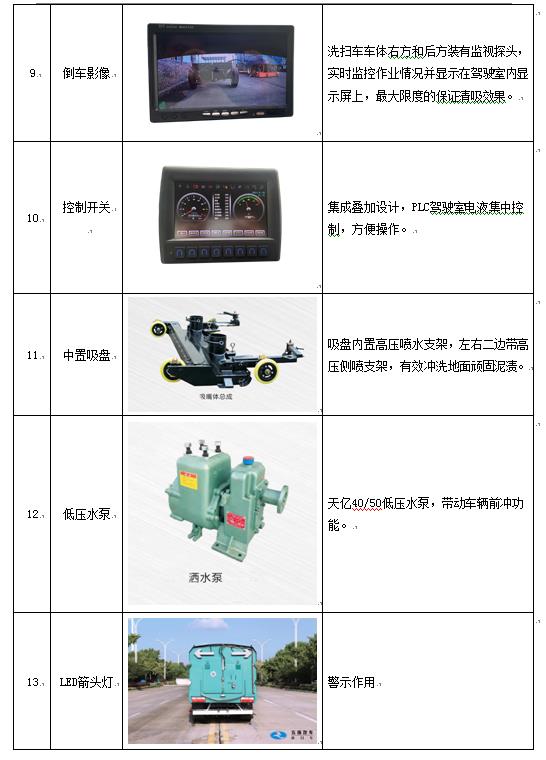

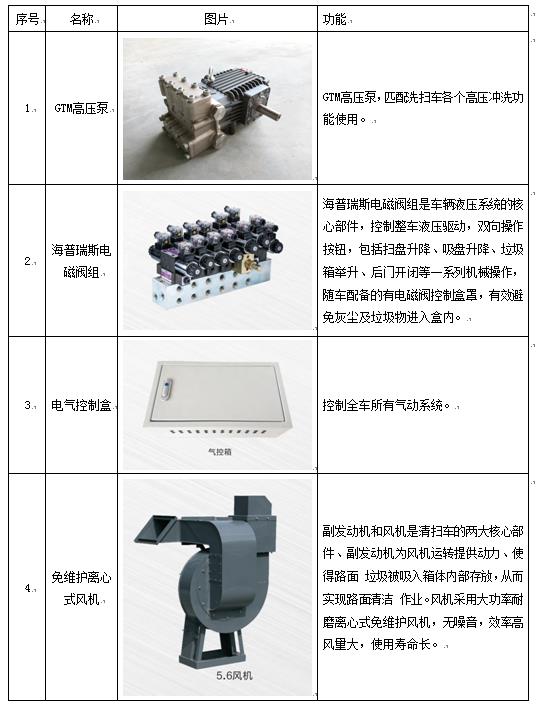

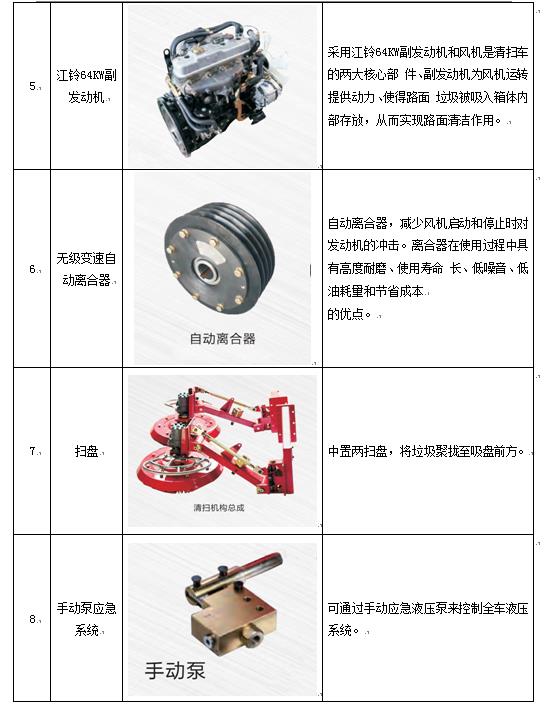

三、國六東風小多利卡洗掃車產品重要配置及結構分解 ：

四、國六東風小多利卡洗掃車技術參數：

（一）國六東風小多利卡洗掃車底盤及副機部分

項   目			主要性能參數
車   型			東風小多利卡
整車型號			CLW5071TXS6SL型洗掃車
底盤型號、類別、生產企業			EQ1075SJ3CDF 東風汽車股份有限公司
排放標準			GB17691-2018國Ⅵ
發動機	主機	底盤發動機型號及 生產企業	Q23-136E60/YCY24140-60
		功率	100/103
		馬力	136/140
		排量	2300/2360
	副機	清掃發動機型號及 生產企業	JX493ZG3  江鈴64KW增壓副發動機
		功率	64
		馬力	87
		燃油種類	0號輕柴油(與底盤共用柴油箱)
車輛基本參數		外形尺寸(長X寬X高)mm	6200,*2000*2500,2600，2550
		軸距	3308
		輪胎	7.00R16
		輪胎數量	7(含1備胎)
	輪距	前輪	1525,1519,1503,1613
		后輪	1498,1516,1586,1670,1650,1800
	額定乘員		2人
	前懸/后懸		1055/1837
	接近角		26
	離去角		14
	后部防護離地高度		460
	額定載質量		1580
	整備質量		5650
	最大總質量		7360

（二）國六東風小多利卡洗掃車上裝清掃部分

清掃系統	型式		在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉 速可調。
	主要元件組成		掃盤支架、掃盤、油缸、油管、連桿、調節桿、液壓馬 達等
	掃盤數量		2
	單個掃盤配刷數量		22
	掃盤傾角調整	前掃盤	前傾5°~15°  外傾5°~10°
		后掃盤	前傾5°~10°  內傾5°~10°
吸嘴裝置	型  式		吸嘴懸掛在底盤車后輪之間，由吸嘴、滾輪、吸管組成，吸嘴體可隨動，吸嘴升降用油缸控制雙吸口寬吸 嘴，內置帶高壓噴嘴的長排噴桿，吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮 動懸掛。
	吸管直徑	mm	Φ180
	工作狀態吸嘴邊剛性部份 離地間隙		5～8
其他配置	報警系統		倒車語音報警系統
	副操作系統		尾部帶電控操作系統，控制大廂升降及后門開關，避免用戶在駕駛室內操作因觀察不到后方情況發生安全事 故。
	手動泵應急舉升系統		如遇副發動機故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升系統操 作。

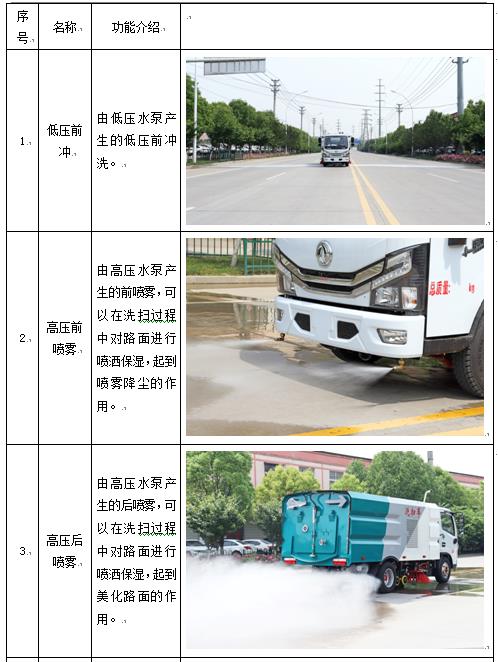

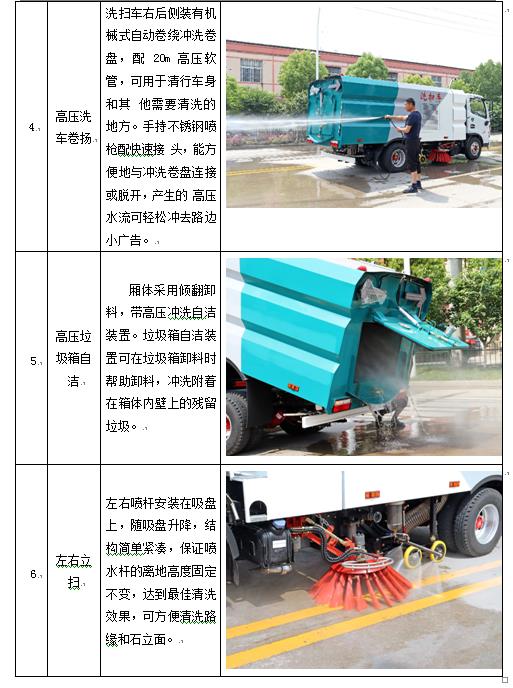

五、國六東風小多利卡洗掃車產品功能配置

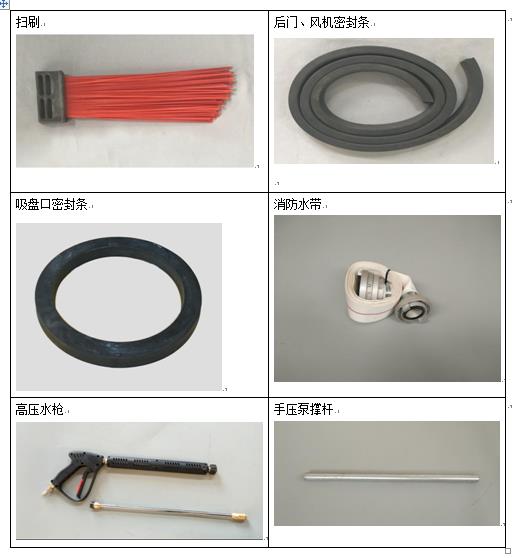

國六東風小多利卡洗掃車隨車配件

六、 主要技術參數

項目		參數
專用裝置參數	最大清掃寬度	2.8
	最大清掃能力（㎡/h）	56000
	清掃速度（km/h）	5-20
	保潔速度（km/h）	15-20
箱體容積	水箱（m3）	2.5
	垃圾箱（m3）	2.5

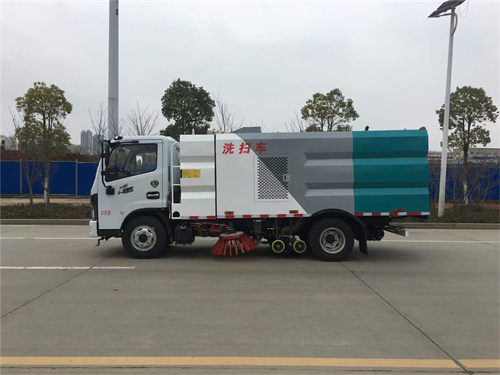

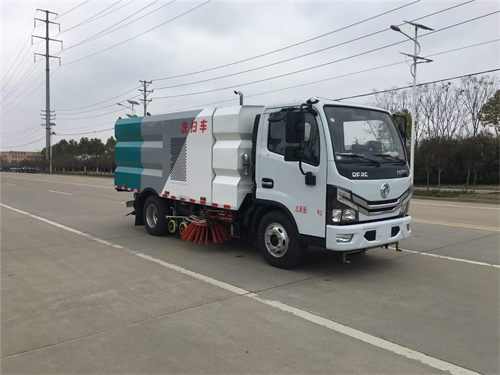

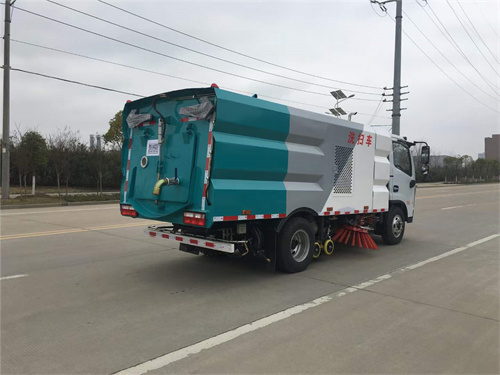

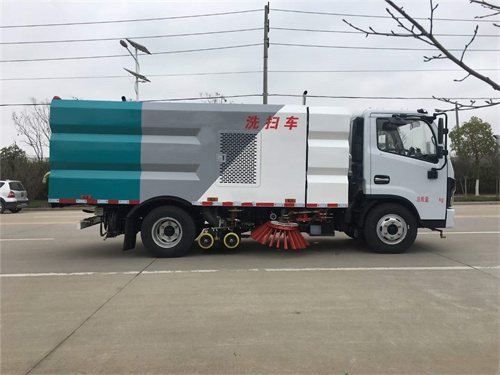

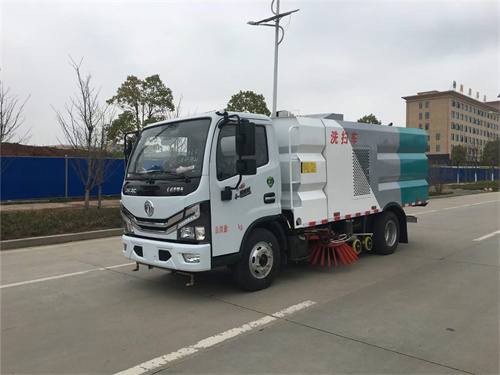

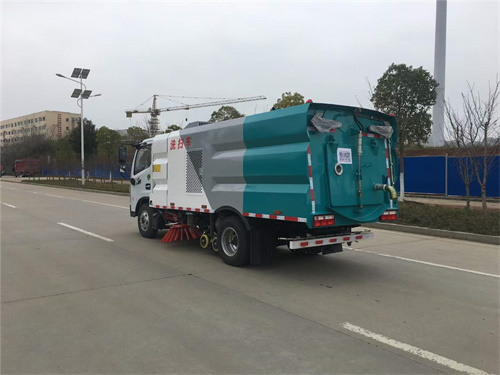

七、國六東風小多利卡洗掃車產品展示：
