擁有掃路車，吸塵車所有功能的國四東風天錦洗掃車廠家直銷產品特點
作者：程力專汽 來源：程力專用汽車股份有限公司 日期：2014-12-27湖北程力洗掃車采用東風天錦DFL1160BX5型國Ⅳ二類汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。副發動機驅動風機和高壓水泵，副發動采用東風康明期4缸柴油發動機。風機用8.0高壓離心風機,效率高、風量大，最高風量達23500m3/h。高壓水泵采用同際知名T7012IR 型柱塞柱，流量合適，壓力高，允許最高壓力達10MPa，清水箱充分利用了車載空間，容積大，容積達9m3。

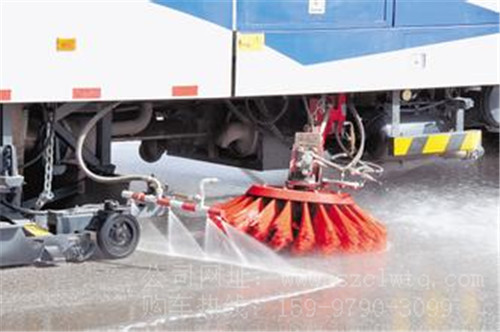

湖北程力洗掃車圖片展示
垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高壓位自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開控制，可實現左掃、右掃和全掃等不同作業模式。寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能最大限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到最佳清洗效果。開式液壓系統驅動左右立掃升降、左右掃肋旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。一鍵式作業起動和停機操作。
湖北程力洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”6種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業�？梢韵駷⑺囈粯訉β访孢M(jìn)行低壓沖洗作業。
湖北程力洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。
湖北程力洗掃車性能與結構參數
表1整車性能與結構參數表
項目
單位
CLW5160TXSBX5
作
業
性
能
洗
掃
作
業
最大洗掃寬度（含路緣清洗寬度）
m
4．1
路面洗掃寬度（不含路緣清洗寬度）
m
3．5
洗掃速度
Km/h
3∽10
清洗水額定壓力
MPa
10
清洗水額定流量
L/min
122
清
掃
作
業
清掃寬度
m
3．5
清掃速度
Km/h
3∽15
保潔速度
Km/h
3∽20
最大清掃能力
M2/h
70000
卸料角
°
≥48
低壓沖洗寬度
m
24
清水箱總?cè)莘e
L
9000
垃圾箱總?cè)莘e
L
7000
行駛性能
最高車速（滿載）
km/h
90
最大爬坡角
°
30
制動距離（滿載30Km/h）
m
≤10
最小轉彎直徑
m
19
燃油消耗量
限定工況百公里燃油消耗量
L/100km
18
全洗掃作業
作業速度
7km/h
（2檔怠速）
副發動機轉速2000r/min
L/h
13．7
L/10000m2
5．64
副發動機轉速1700r/min
L/h
8．9
L/10000m2
3．76
全掃作業
作業速度
7km/h
（2檔怠速）
副發轉速2000r/min
L/h
11．1
L/10000m2
4．59
副發轉速1700r/min
L/h
7．2
L/10000m2
3．12
質量參數
整車整備質量
Kg
11305
最大總質量
kg
16000
結構尺寸
外形尺寸（長X寬X高）
mm
8150X2500X3000
軸距
mm
4700
輪距
前輪
mm
后輪
mm
接近角
°
離去角
°
17．5
最小離地間隙
mm
275
湖北程力部件型式與參數表2主要部件型式與參數
項目
CLW5160TXSBX5
汽
車
底
盤
底盤型號、類別、生產企業
DFL1160BX5
發動機型號、生產企業
東風康明斯ISDE185 40（國Ⅳ）
發動機額定功率
136kw/2500r/min
變速箱型號
DF6S900
變速箱速比
1：6.938/2:3.996/3:2.320/4:1.493/5:1.000/6:0.814/R:6.188
驅動軸
單級雙曲線齒輪主主減速器
速比i=5.143
輪胎
前輪
9.00-20(9.00R20)
后輪
9.00-20(9.00R20)
燃油種類
滿足第四階段排放要求的柴油，根據氣溫選用合適的柴油牌號
副
發
動
機
標準配置
型號、生產企業
EQB170
東風康明斯發動機有限公司
功率
125kw/2500r/min
選裝配置
型號、生產企業
EQB140-20
東風康明斯發動機有限公司
功率
118Kw/2500r/min
離合器
汽車離合器，氣動驅動，電氣自動控制
散熱器
有效尺寸783*714*70
風
機
型式
專用高壓離心風機 型號No7.1#C，最大風量23500M3/h
額定轉速
2400r/min
傳動型式
窄V帶傳動（型號15N-2690，5根）
液
壓
系
統
型式
開式，電液控制集中操縱
主要元件
齒輪泵/1件、手壓泵/1件、
擺線馬達/2件、液壓缸
集成塊等
溢流壓力
15MPa
液壓油容量
60L
電
氣
系
統
控制方式
PLC控制+手動控制、機電液互鎖等
底盤車系統電壓
24V
工作裝置系統電壓
24V
蓄電池型號
12V-140A.H(2只串聯)
高
壓
清
洗
系
統
高壓水泵
型式
柱塞泵
型號
T7012IR
額定壓力
10MPa
系統使用壓力
10MPa
額定流量
122L/min
額定轉速
1000r/min
傳動型式
窄V帶傳動（型號15N-1900，3根）
水閥及控制
水閥型式
高壓不銹鋼球閥，10MPa
控制方式
氣缸驅動，電氣控制
噴水桿噴嘴型式
高壓洗滌型
項目
CLW5160TXSBX5
低壓沖洗系統
低壓水泵
型號
DH140
流量
60m3/h
揚程
90m
沖洗寬度
24m
掃盤降塵系統
電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等
清
掃
系
統
型式
在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。
掃刷直徑
φ900mm
掃盤速度
每分鐘600轉
掃盤傾角調整
前傾：4°-6°；外傾2°-4°
吸
嘴
型式
雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量13），吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。
吸管直徑
2Xφ180mm兩根。
工作時剛性部分離地間隙
5-10mm
左右噴桿
噴桿擺動
氣缸驅動，電氣自動控制，擺動角78°
噴桿離地高度
隨吸嘴借吸嘴輪與路面隨動，離地高度280mm
噴嘴總數量
8只，每側4只
